Tutoriel Kit R & R Mégane
Pour agrandir les photos cliquez dessus
| Photo | Description | Nombre | Fournisseur |
)
|

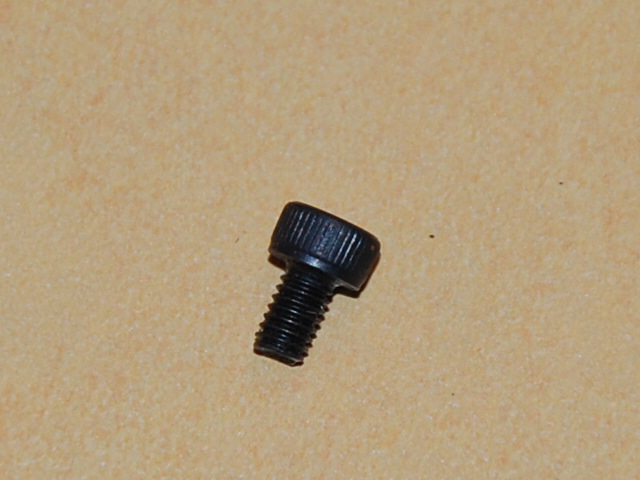

Vis allen M2 x 4 mm Vis allen M2 x 6 mm |
4 2 |
Freezslot Link |
)
|
T-Hülsen L=2 mm
|
4 | MSRacing-Shop Link |
)
|
Vis Torx T6 M2 x 6
|
4 | Bleck-Center Link |
)
|

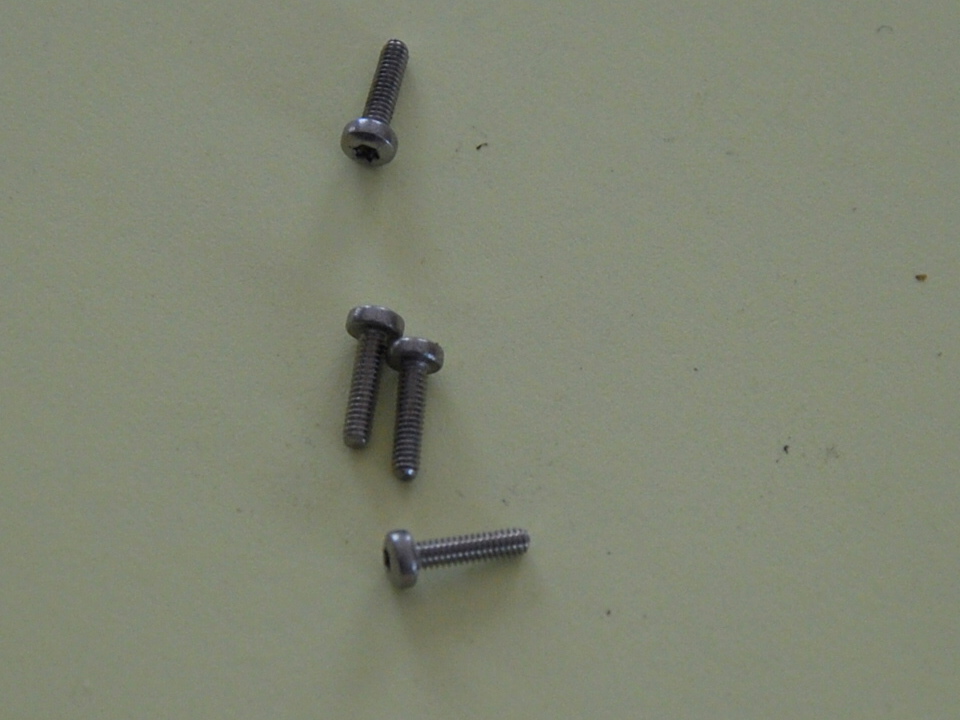

Vis Torx T6 M2 x 6 tête ronde
|
4 | Bleck-Center |
)
|

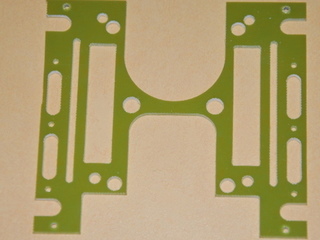

H plate R&R | 1 | R&R |
)
|

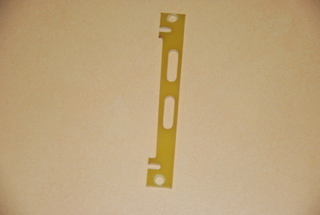

Rail left and right R&R | 2 | R&R |
)
|

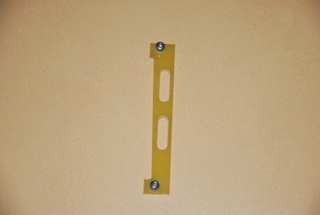

Body holder left and right R&R | 2 | R&R |
)
|

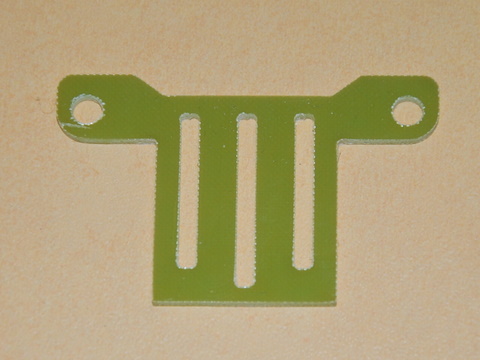

Suspension plate R&R | 1 | R&R |
)
|

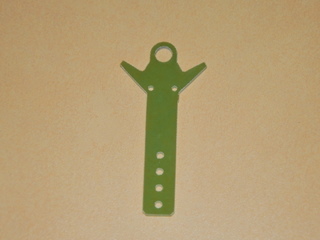

Porte-guide R&R | 1 | R&R |
)
|

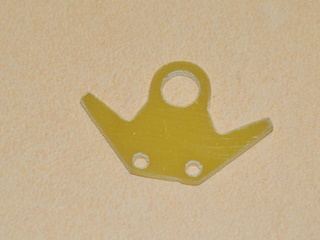

Epaisseur de guide | 1 | R&R |
)
|
Espaceur L=2 mm Bague Momo L=4 mm |
4 4 |
MSRacing-Shop Freezslot |
)
|

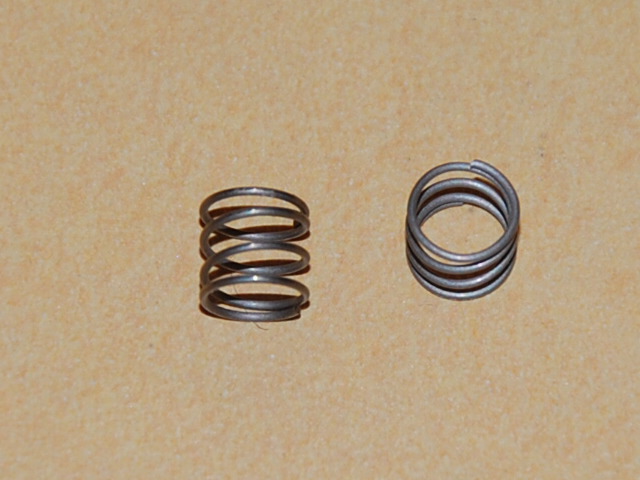

Ressorts standards (medium) | 2 | Freezslot |
2 Montage

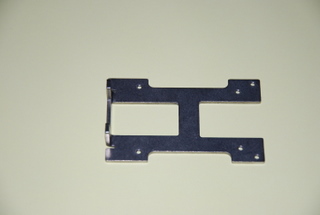

| - Pour commencer il faut démonter le Suspension plate et le H plate d''origine. Ce sont les pièces en alu anodisé de couleur bleu |

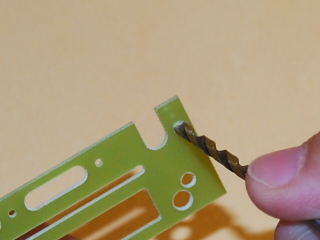

| - Avec un foret de 4,5 mm fraiser les 4 trous extérieurs du Base plate, cette opération se fait en tenant manuellement la mèche et non pas fans dans une foreuse ou une mini perceuse |

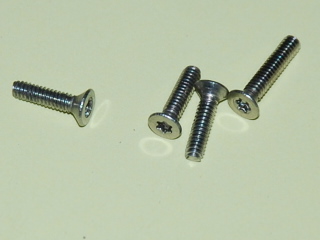

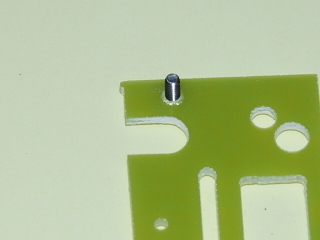

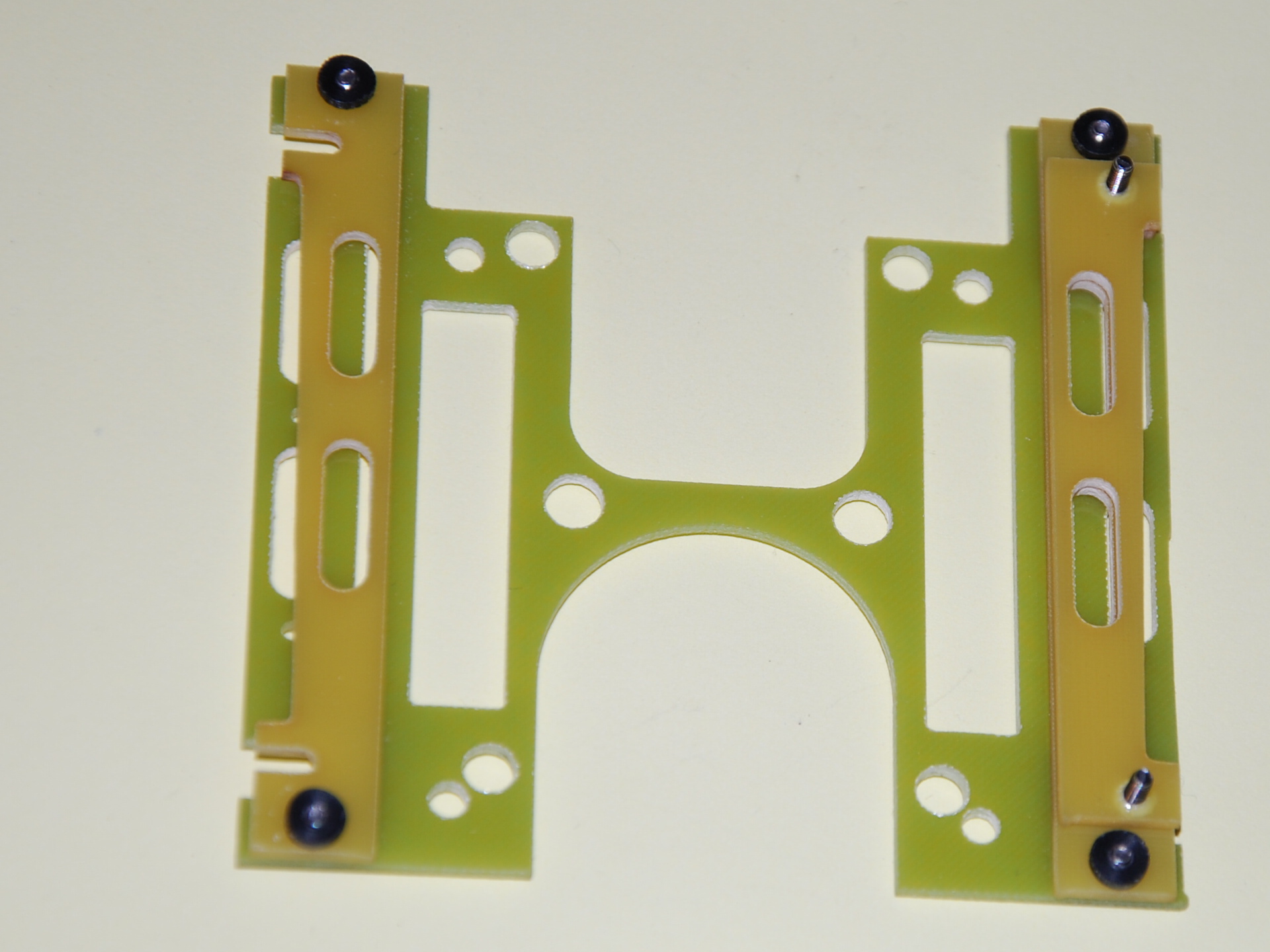

| - Placez les 4 Vis Torx T6 M2 x
6 tête ronde. Ensuite positionnez les deux rails |

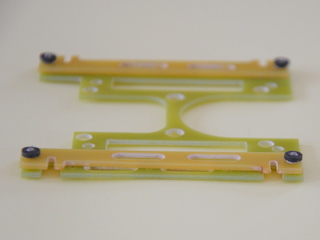

| -Avant de
fixer les rails, vérifiez qu'ils sont dans le bon sens, la partie la
plus evasée
doit se trouve à l'arrière pour épouser les formes de la carrosserie. On

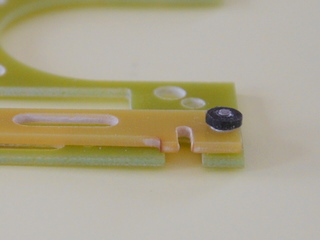

voit aussi que les boutonnières sont au même niveau que celles dans le H plate. -Il faut aussi légèrement agrandir les trous des rails dans lesquels les T-hülsen viennent se mettre. Cette opération se fait soit avec un alésoir soit avec un foret de +/-3,2mm. Il faut que le rail puisse bouger aisément.. -Vous pouvez maintenant mettre les T-Hülsen, on utilise des T-Hülsen en plastique de chez MS Racing, ils sont pas chers et conviennent complètement. |

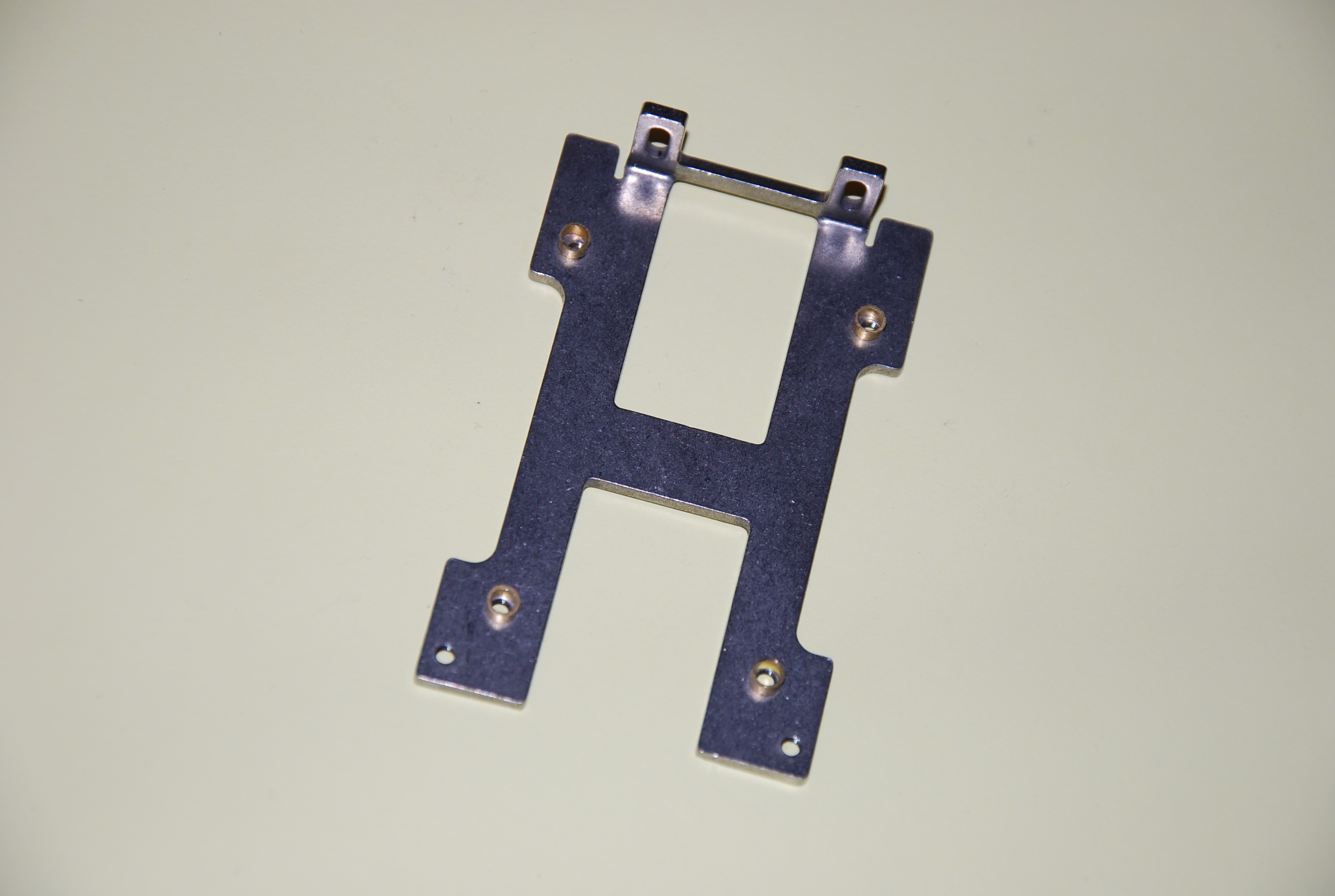

| - On va monter cet ensemble sur
la partie centrale du châssis Momo.
Au préalable on agrandit les trous à 3,2mm. Présentez les 4 bagues en place sur le châssis. J'utilise comme bagues des espaceurs pour axe de 3mm L=2mm |

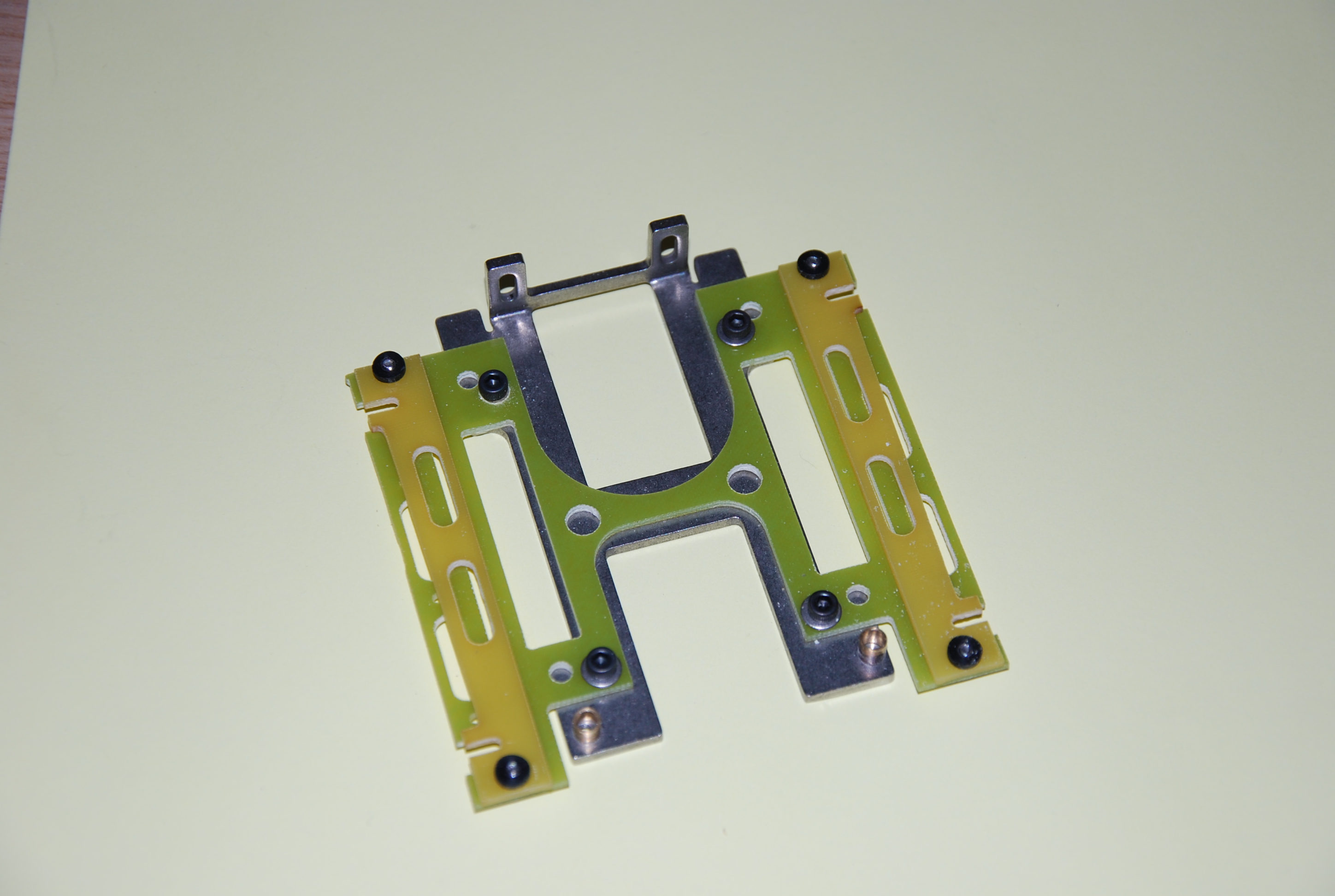

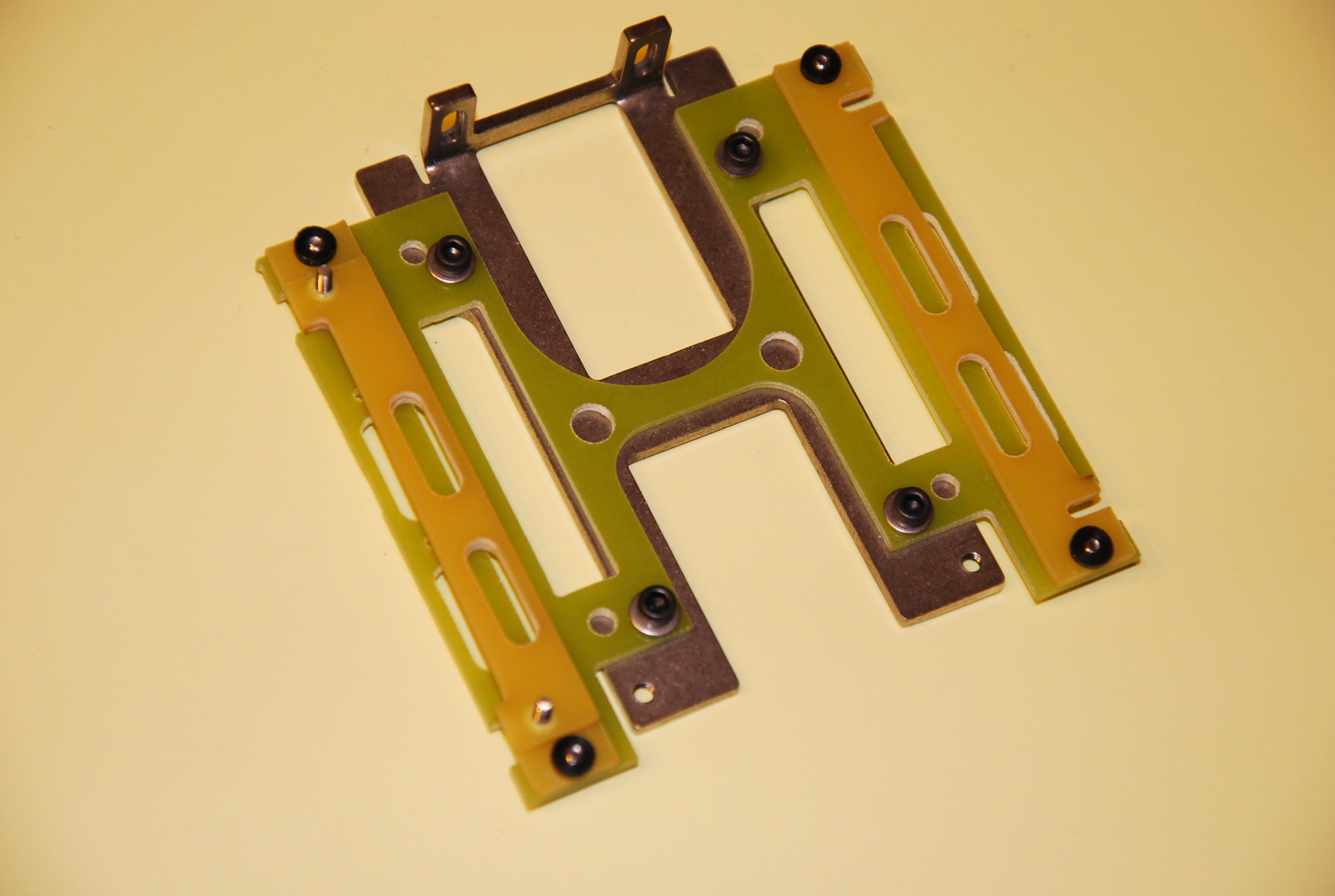

| - Présenter le H Plate sur le châssis de façon à inclure les 4 bagues |
| - Fixez le avec les 4 vis

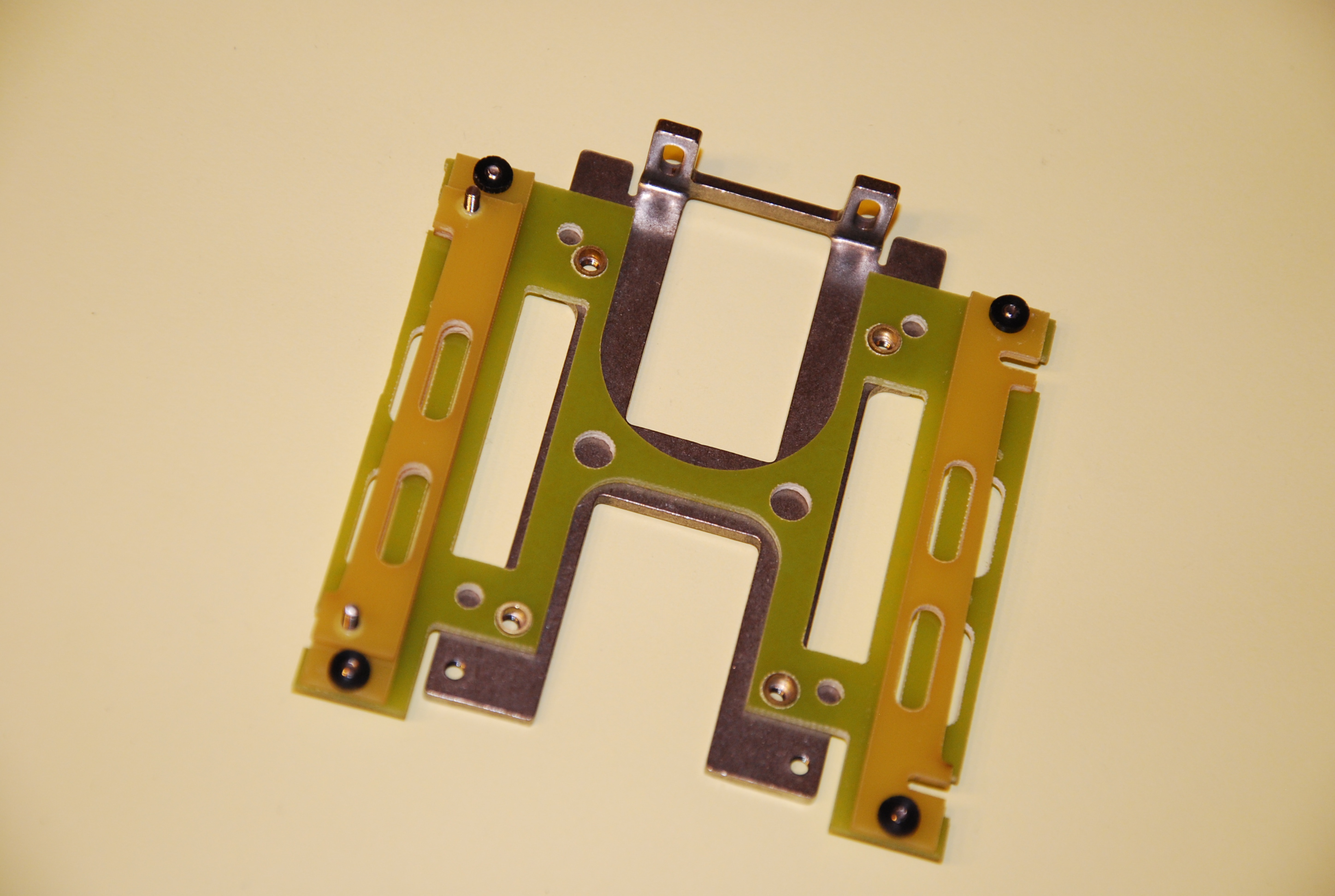

allens M 2,5 x 4 et la rondelle Ne pas serrer tout de suite les 4 vis, il faut dans un premier temps en serrer deux en diagonale, Vérifier que le H bouge facilement. Si ce n'est pas le cas, desserrer les, faites bouger l'ensemble très légèrement de manière que les bagues se centrent bien dans leur logement, bloquez à nouveau les vis. Si votre H bouge bien, vous pouvez alors faire la même opération avec les deux dernières vis. |

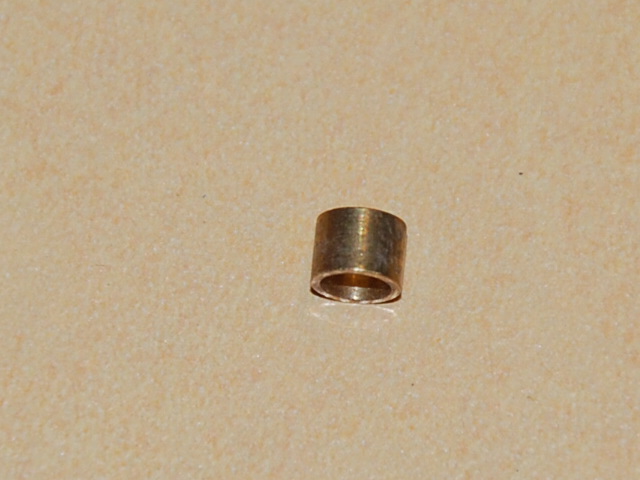

| - Mettez sur la partie centrale les deux bagues Momo de 4 mm |

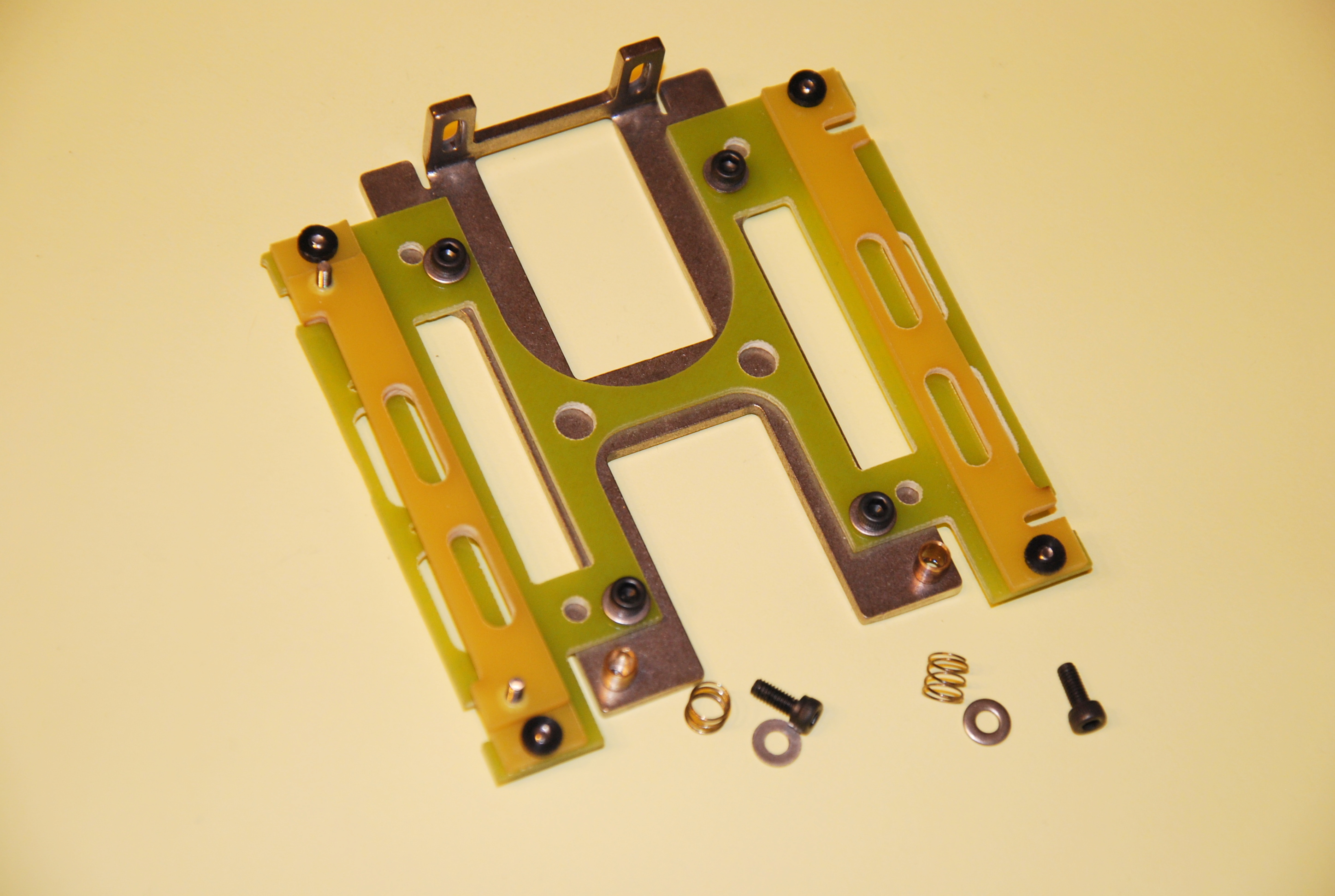

| - Présentez le Suspension plate
sur les 2 bagues Ajoutez les ressorts plus les rondelles et serrez les vis allens de 6 mm |

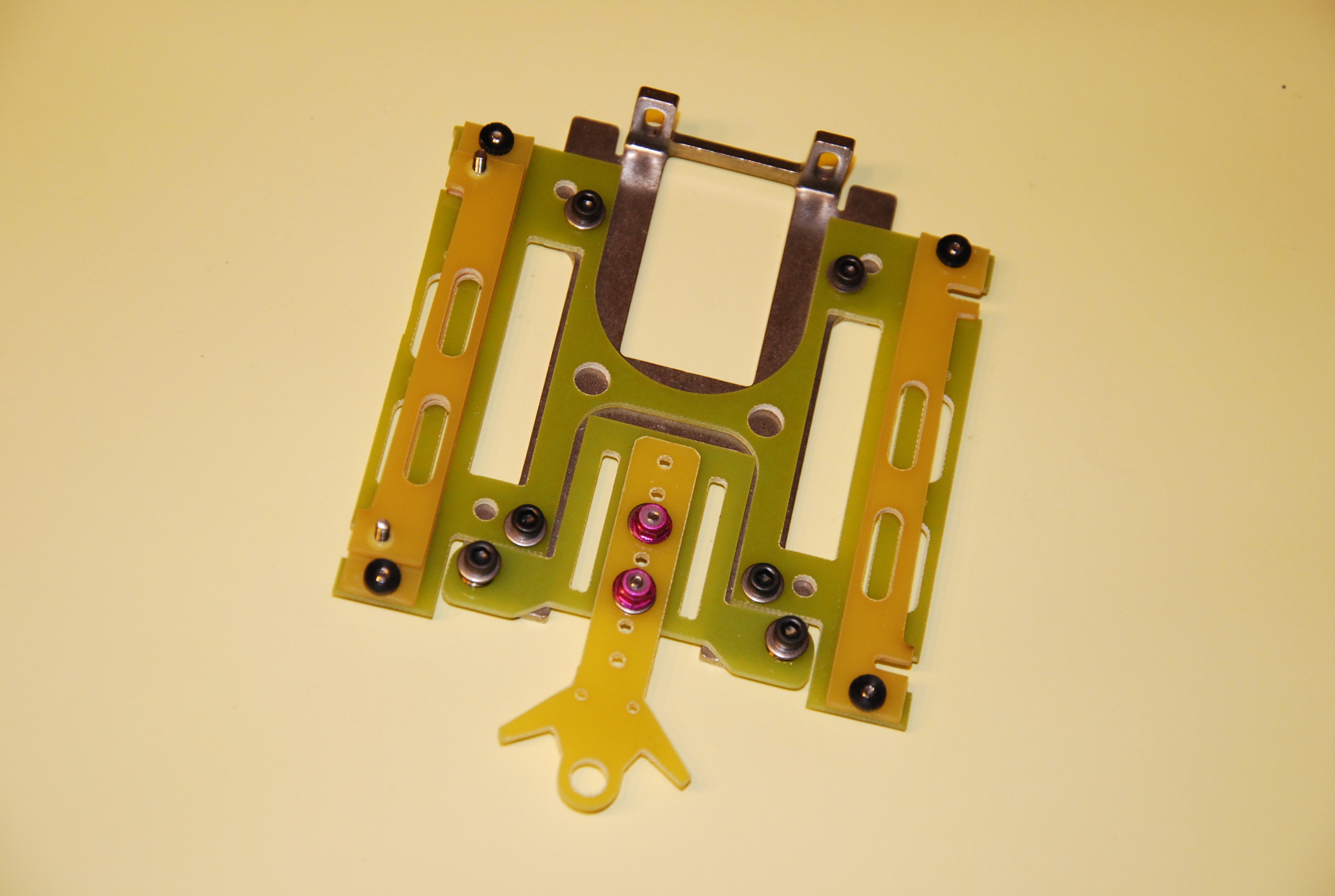

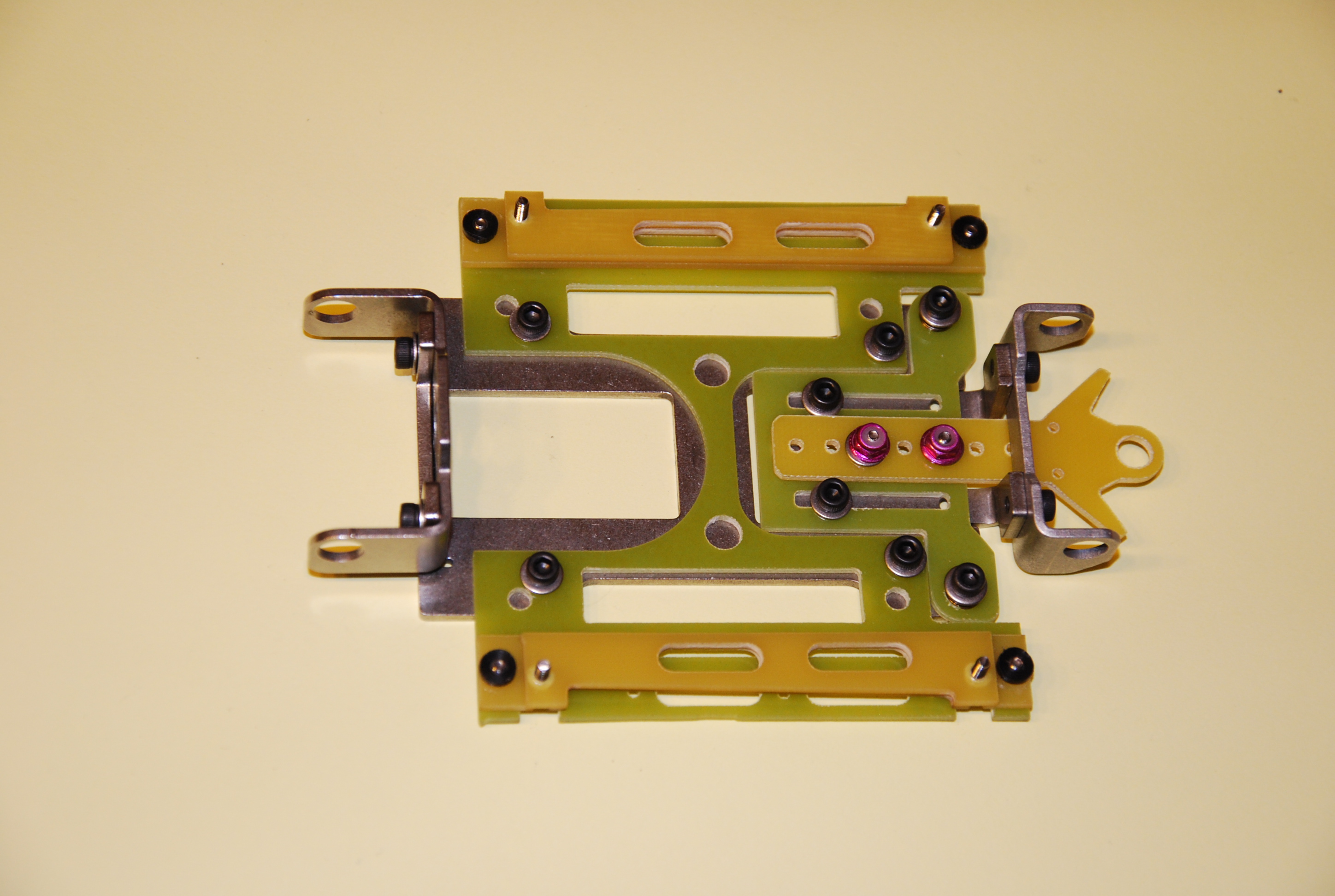

| - On peut maintenant monter le porte-guide avec 2 Vis Torx T6 M2 x 6 et 2 écrous Nylstop |

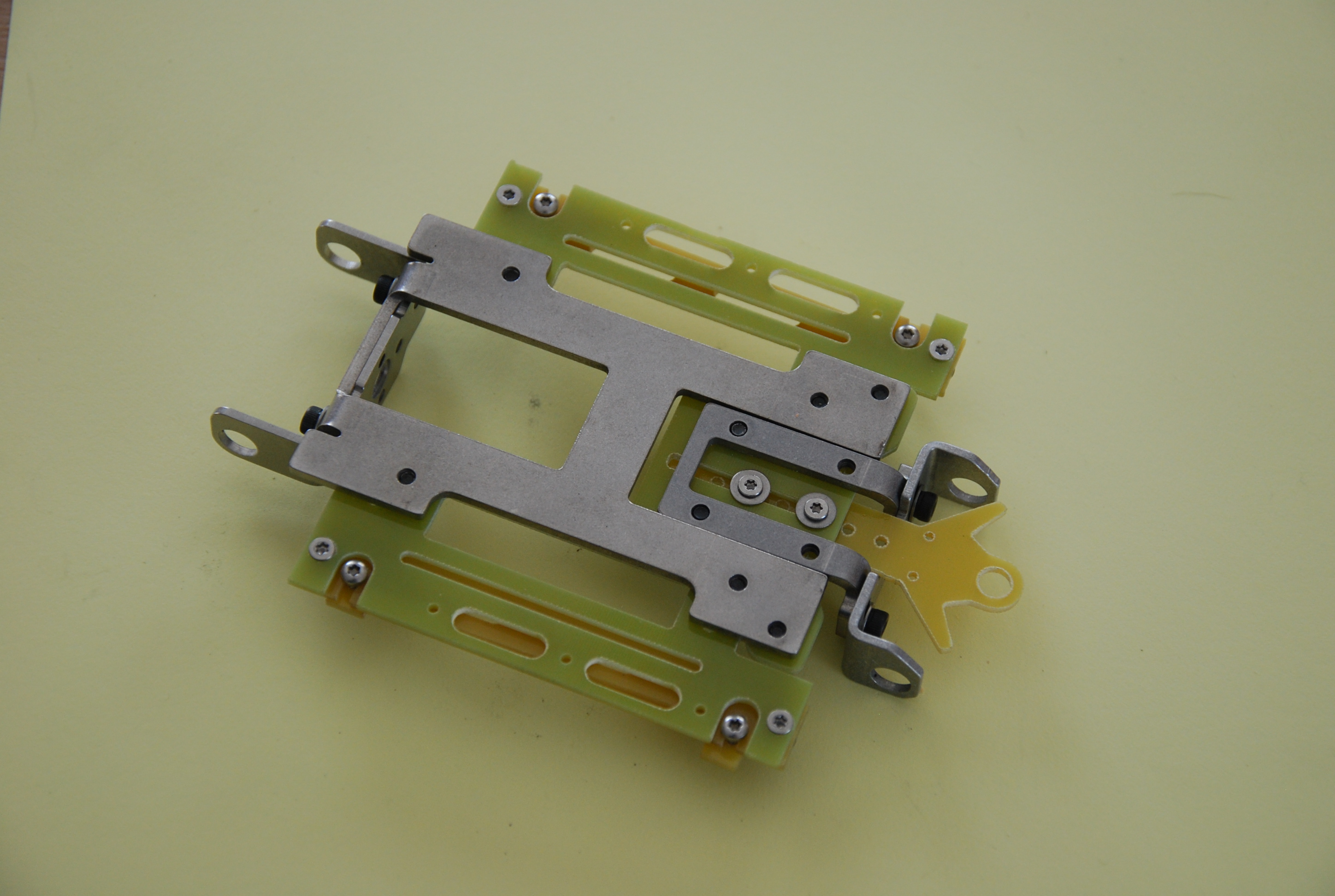

| - Bien pour le kit R&R c'est terminé, il ne reste plus qu'à monter le support moteur et le trein avant. Ne pas oublier les rondelles pour préserver la surface du suspension plate |

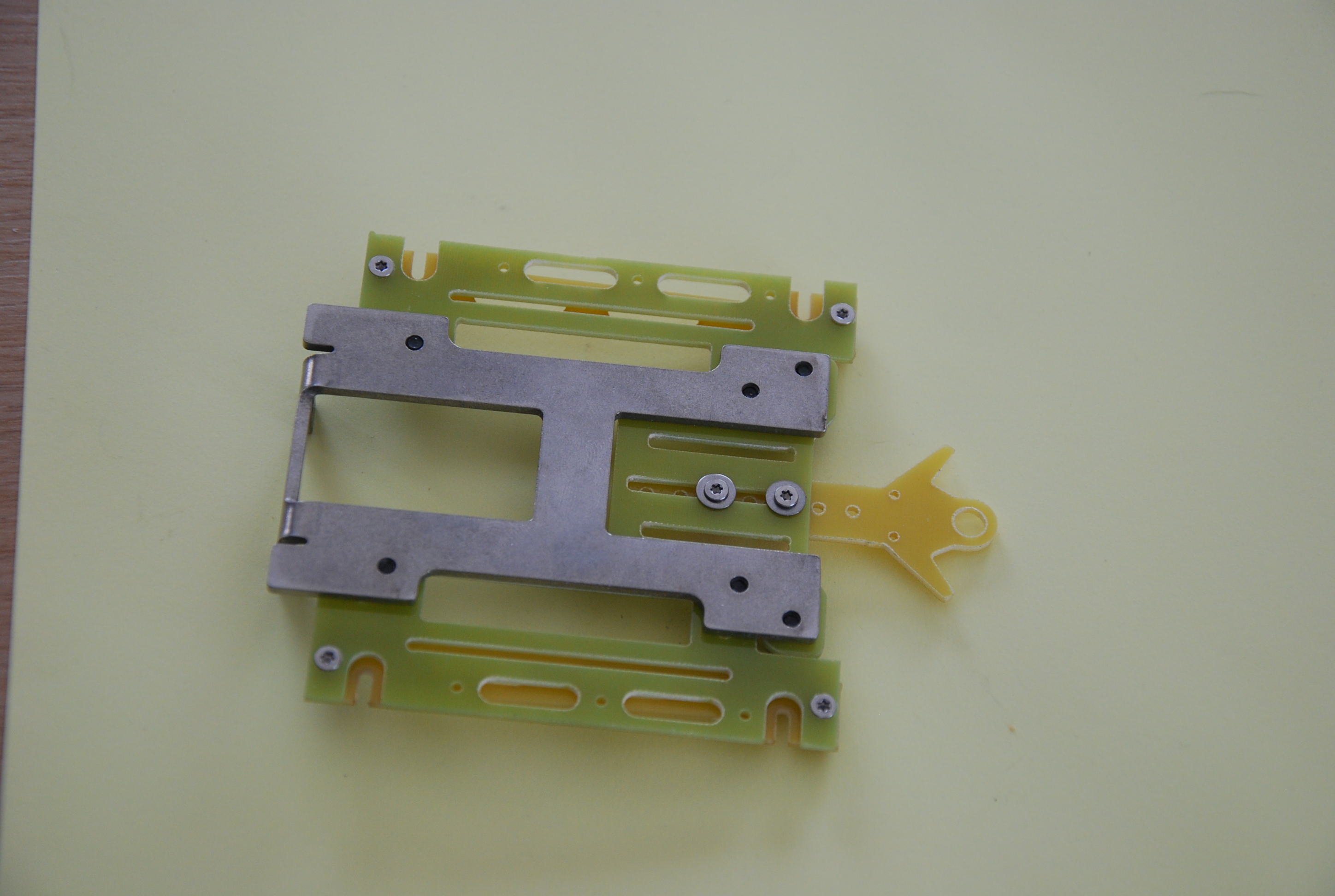

| - Et voici une vue de dessous de l'engin terminé. |
